隔爆型低压电机的隔爆接合面设计参数规范解析

中澎防爆 技术贴评论43字数 639阅读2分7秒阅读模式

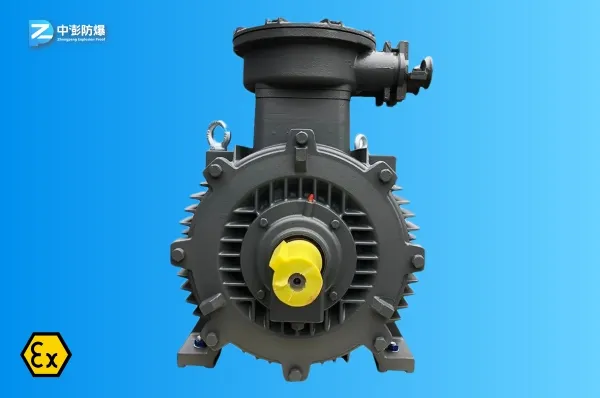

隔爆型电机因其独特的结构设计,在防爆电器设备中占有重要地位。这类电机在运转过程中需确保定子和转子之间的气隙保持均匀,同时保证转轴接合面无摩擦,以维持其防爆性能。本文将探讨低压隔爆型电机在隔爆接合面的结构和参数设计上的关键要求,这些要求不仅符合GB3836.2-2021标准第5章的规定,还涵盖了零部件配合的精细调整。

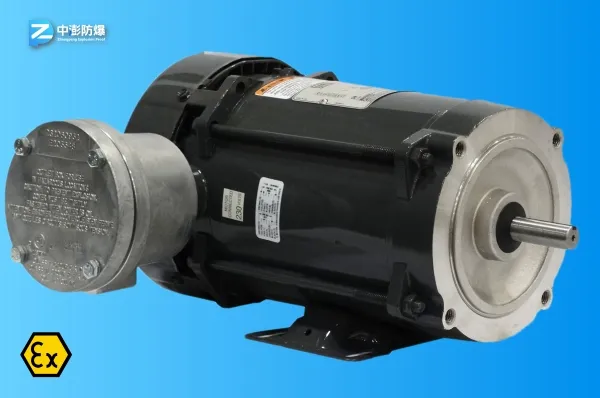

隔爆型低压电机的隔爆接合面设计参数规范解析-图片1

结构设计要点

1. 端盖与机座配合

端盖与机座之间的隔爆接合面设计为止口结构,通常采用端盖止口根部与机座的过渡配合,配合公差标准为H8/js7。端盖过渡配合面的长度根据端盖止口的长度设定在5~10mm之间,而其余止口隔爆面的尺寸公差上偏差则等同于过渡面公差的下偏差。

2. 轴承配合

端盖与轴承外径之间的配合尺寸公差应控制在H6范围内,而转轴与轴承内径之间的配合尺寸公差则为k5。

3. 转轴设计

转轴与端盖或内盖形成的圆筒隔爆接合面需保持无摩擦,其最小径向间隙k应不小于0.05mm。根据经验,k值一般取为最小间隙的三分之一,即圆筒隔爆接合面的最小设计间隙应不小于0.15mm。

设计考虑因素

在设计隔爆型电机时,除了上述结构和参数要求外,还需综合考虑零部件各部位之间的形位公差,以确保电机整体的防爆性能和运转效率。

低压隔爆型电机的设计需精细调整各个零部件的配合和结构参数,以满足严格的防爆标准。通过遵循这些设计要点,可以确保电机在潜在的爆炸性环境中安全、可靠地运行。

隔爆型低压电机的隔爆接合面设计参数规范解析-图片2

另外别忘记要给隔爆电机申请防爆合格证,这样才能在国内市场上销售以及投入爆炸性危险环境中使用,中澎是一家专业的防爆检测认证一站式服务机构,可以提供防爆设计、产品防爆改造以及认证前的技术服务,帮助企业快速办理产品防爆认证资质,当然,无论是国内认证还是国际认证,都是可以的!
