在隔爆型产品认证中，电机可以说是非常常见的一种产品，根据相关标准，对于隔爆型电机转轴接合面的类型及要求也是有详细的规定，下面是关于转轴结合面的类型和要求详细介绍，大家可以作为参考用于隔爆电机设计和认证。
在设计旋转电机转轴的隔爆接合面时，确保其在正常运行中不会因磨损而导致性能下降是至关重要的。以下是三种主要的隔爆接合面类型及其设计要求的详细说明：
1. 圆筒形接合面

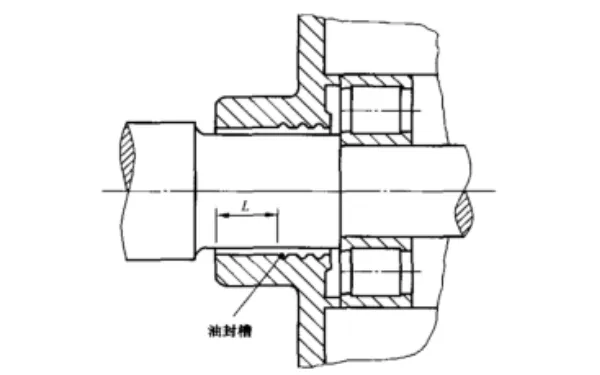

圆筒形接合面图纸
圆筒形接合面是一种常见的设计，其特点是简单且易于制造。如果这种接合面包含用于保持润滑脂的槽，则在计算隔爆接合面的宽度时，这些槽的宽度不计入总宽度，且被槽隔断的部分宽度不累计。此外，旋转电机转轴的最小径向间隙k应不小于0.05mm，以确保良好的密封性能（参见下图）。

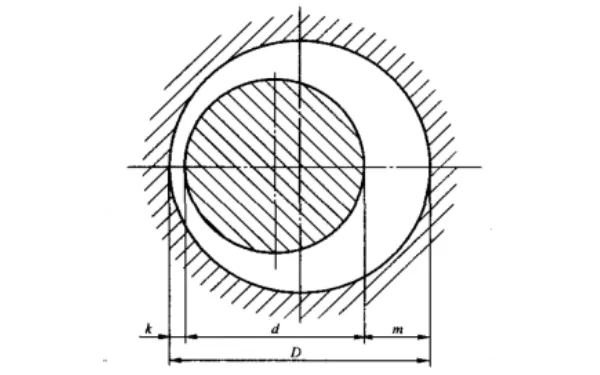

符号说明：k、允许的无摩擦最小径向间隙；m、计入k值时的最大径向间隙；
2. 曲路式接合面

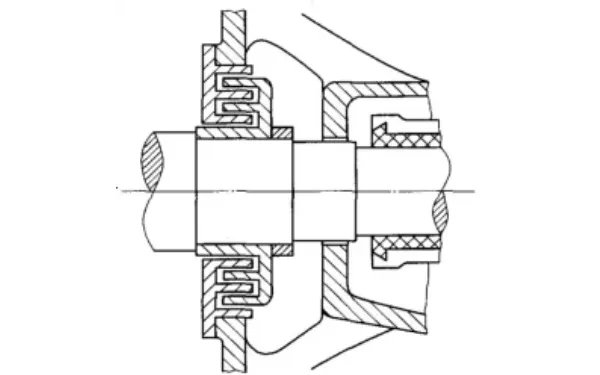

曲路式接合面图纸
曲路式接合面提供了一种更为复杂的密封方式，其设计旨在通过曲折的路径来阻止爆炸性气体的传播。如果接合面的设计不符合GB/T 3836.2-2021中表2和表3的具体要求，但经过该标准第14至16章规定的相关试验并合格，则可认为其满足隔爆要求。与圆筒形接合面一样，旋转电机转轴的最小径向间隙k也应不小于0.05mm。
3. 浮动轴承盖接合面

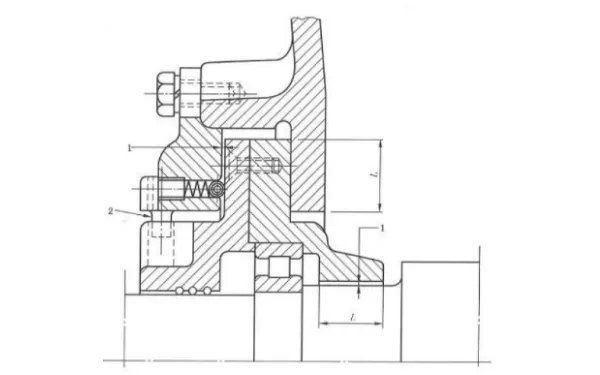

浮动轴承盖接合面图纸
浮动轴承盖接合面允许轴承盖在一定范围内浮动，以适应轴承间隙和磨损。在确定轴承盖的最大浮动度时，必须考虑制造商规定的轴承间隙和允许的轴承磨损。轴承盖应能与转轴一起自由进行径向运动，并在转轴上进行轴向运动，同时保持与轴的同心度。必须有装置防止轴承盖相对于转轴旋转。需要注意的是，浮动轴承盖接合面不适用于ⅡC类电气设备。
综上所述，每种接合面类型都有其特定的设计要求和应用场景。设计人员必须根据具体的应用需求和安全标准来选择合适的接合面类型，并确保其满足隔爆性能的要求。正确的设计和制造不仅能够防止爆炸性气体的传播，还能确保电机的长期稳定运行。
