正压型防爆电机结构设计

中澎防爆 技术贴评论52字数 512阅读1分42秒阅读模式

正压型防爆技术通过维持设备外壳内部的保护气体压力高于外部环境,有效阻止外部爆炸性气体的侵入,广泛应用于大型防爆电机中。本文深入探讨了正压型防爆电机的结构设计要点,旨在提升电机的安全性和可靠性。

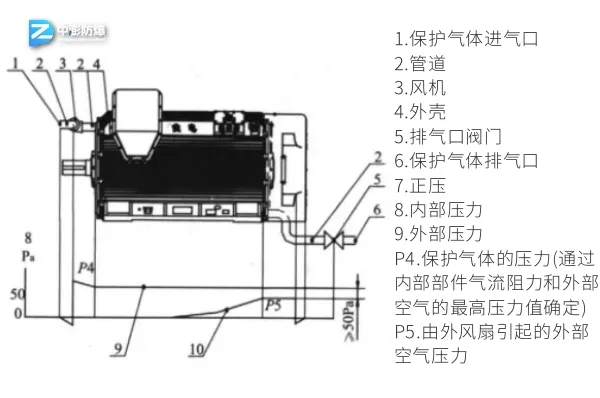

正压型防爆电机结构设计

正压型防爆电机设计关键点

外壳与管道强度

防爆电机的外壳及风路管道应选用金属材料,以确保足够的机械强度抵御外部冲击。外壳必须能够承受最大正压的1.5倍或至少200Pa的超压。

进气与排气系统

设备应配备一个或多个进排气口,与风管连接,确保洁净空气或惰性气体能够顺畅流通,满足换气需求。对于正压补偿型设备,排气口还需具备密封功能。

火花和颗粒防护

为防止炽热颗粒进入危险区域,防爆电机外壳和保护气体管道应安装火花和颗粒挡板。

外壳防护等级

防爆电机的外壳防护等级应达到IP4X或更高,对于带报警功能的pz型设备,最低可接受IP3X等级,以防止水分和火花或炽热颗粒的逸出。

保护装置与联锁机制

为确保防爆性能,电机必须配备可靠的保护装置和联锁机制,以在压力低于设定值时触发报警或停机。这些装置本身不得引发爆炸,且应安装在非危险区域。

结论

正压型防爆电机的设计需综合考虑机械强度、气体流通、火花防护、防护等级及安全保护等多个方面,以实现在潜在爆炸性环境中的安全运行。通过严格遵守设计规范(参考GB/T3836标准),可以有效提升电机的安全性能,保障人员和设备的安全。
