隔爆型电缆引入装置的填料密封要求详解

在工业应用中，电缆引入装置的密封性能对于确保设备安全运行至关重要。本文将详细阐述隔爆型填料密封电缆引入装置的安装标准、制造商规定以及相关的技术要求，旨在为工程技术人员提供全面的指导。

填料密封的基本要求

对于采用填料密封的电缆引入装置，确保密封效果的关键在于填料的长度和填充比例。根据规定，填料的最小长度应不小于20mm，以保证密封的可靠性。

填料填充比例的重要性

为了确保密封效果，沿密封填料长度20mm的各点上，至少20%的横截面积需要被填料填充。这一比例是保证电缆引入装置密封性能的重要参数。

电缆芯线最大外接圆直径

制造商必须明确规定电缆引入装置允许使用的电缆芯线的最大外接圆直径，以及通过填料的最大芯线数量。这些规定对于确保电缆引入装置的正确安装和长期稳定运行至关重要。

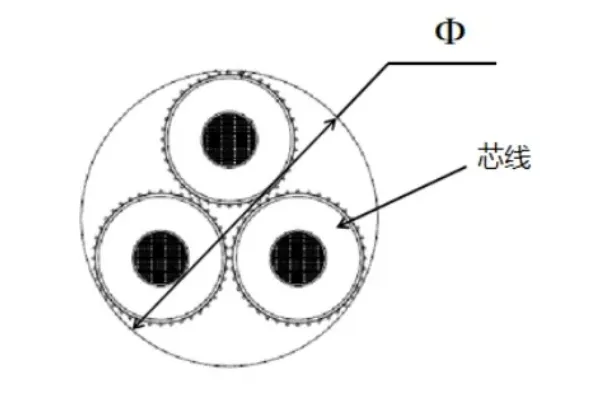

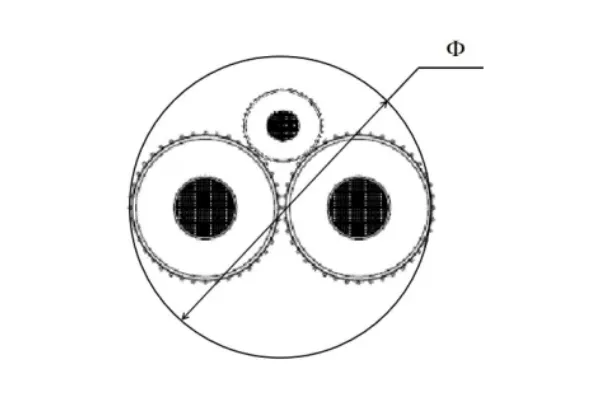

电缆芯线的最大外接圆直径指的是将芯线聚拢后形成的外接圆的直径。这一参数直接影响到电缆引入装置的密封性能和电缆的敷设方式。

通过填料的最多芯线数量

通过填料的芯线数量也是制造商需要明确指出的技术参数。过多的芯线可能会影响填料的密封效果，因此需要根据电缆引入装置的设计和填料的特性来确定最大芯线数量。

填料和安装说明书的提供

为了确保用户能够正确安装和使用电缆引入装置，制造商应随产品提供填料和适当的安装使用说明书。这些资料将指导用户如何正确填充填料，以达到最佳的密封效果。

电缆引入装置的填料密封是确保设备安全运行的关键环节。通过严格遵守制造商的规定和安装标准，可以有效地提高电缆引入装置的密封性能，从而保障整个系统的安全稳定。了解并应用这些技术要求，对于工程技术人员来说，是实现高效、安全施工的重要步骤。
