防爆区域电缆引入装置的选型要求

中澎防爆 技术贴评论13字数 826阅读2分45秒阅读模式

在设计和安装防爆电气设备时,电缆引入装置的选择必须符合严格的安全标准。以下是对电缆引入装置分类、引入方式、适用范围以及隔爆型电气设备电缆引入装置选择的详细分析。

常见电缆引入装置分类

电缆引入装置主要分为密封圈式和填料函式两种。

密封圈式电缆引入装置通过内部密封圈对电缆进行压紧,实现与设备腔体的密封。这种装置适用于橡套电缆穿过密封圈进入设备腔内,安装简便,但可能因密封圈老化而影响防爆性能。

防爆区域电缆引入装置的选型要求-图片1

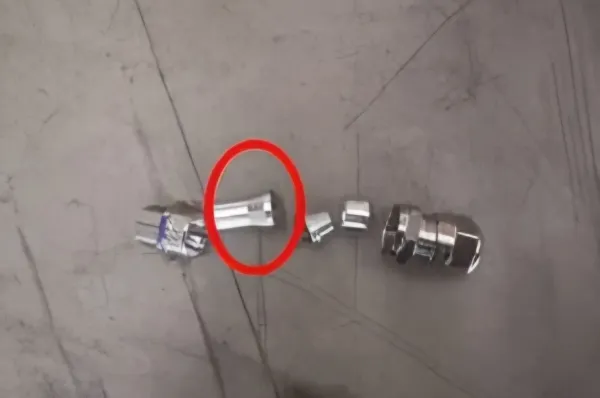

填料函式电缆引入装置则通过在填料筒中填塞填料实现隔离密封,适用于电缆护套剥离后芯线穿过填料筒的情况,填料需充分填充且长度不小于20mm。

防爆区域电缆引入装置的选型要求-图片2

电缆引入方式

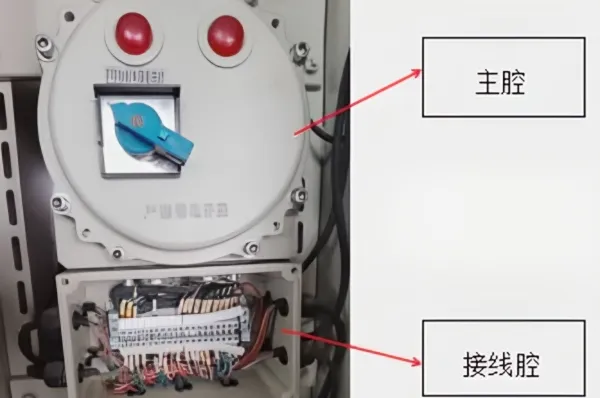

电缆引入方式分为直接引入和间接引入。直接引入方式中,电缆引入装置直接安装在设备主腔外壳上,电缆通过引入装置直接进入设备。间接引入方式则包含接线腔和主腔两个腔体,电缆通过接线腔接线,两者之间采用填料密封或接线端子连接。

密封圈式与填料函式电缆引入装置的适用范围

密封圈式电缆引入装置因其安装简便,适用于无火花、电弧或异常高温的直接引入方式,或带有接线腔的间接引入方式。填料函式电缆引入装置则因其密封性能优越,适用于直接引入方式,尤其是在设备内部存在火花、电弧或异常高温元件的隔爆型电气设备中。

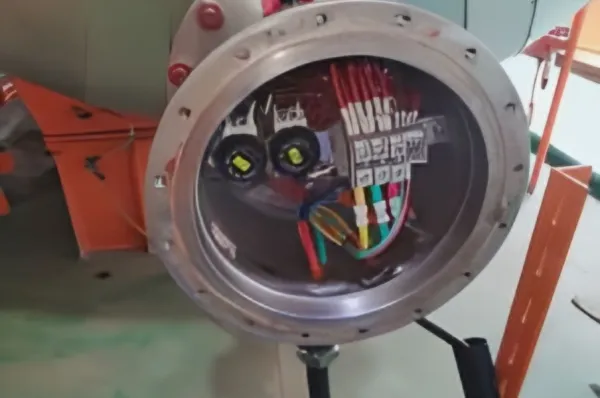

隔爆型电气设备的电缆引入装置选择

根据GB/T 3836.15-2017第10.4.2b规定,若电缆符合特定致密要求,可以使用符合GB3836.2标准要求的隔爆型电缆引入装置。选择时需判断设备外壳内部是否有点燃源,不存在点燃源的设备可以使用密封圈式电缆引入装置,存在点燃源的设备需根据安装区域要求选择相应型式的电缆引入装置。

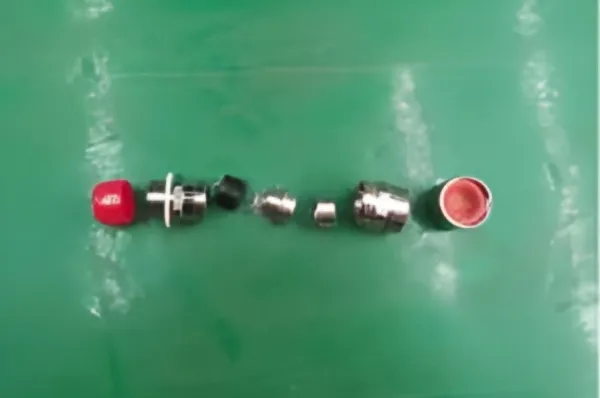

防爆区域电缆引入装置的选型要求-图片4

符合10.4.2b的电缆的隔爆外壳电缆引入装置选型图

注意事项

若隔爆型电缆引入装置符合GB3836.2的要求,并且用特定电缆试样进行试验,在外壳内多次点燃可燃性气体,在外壳外都没有出现点燃,则不必符合上述选型图的要求。

通过以上分析,可以看出电缆引入装置的选型是一个综合性考量的过程,需要根据电缆类型、设备防爆要求以及安装环境等因素综合判断。正确选择和安装电缆引入装置,对于确保防爆电气设备的安全运行至关重要,另外别忘记了在防爆区域内要使用带有防爆合格证的防爆电气产品。
