现场防爆检测常见问题 | 引入装置外内径不匹配

在此之前，中澎曾经分享了很多现场防爆检测的常见问题，其中有绝大多数都是引入装置出现了问题，要么是安装，要么就是使用期间没有按照标准要求进行施工，导致了引入装置失去了它原本的防爆性能，今天给大家带来另外一个引入装置问题：引入装置的电缆外径与密封圈内径不匹配，详情参考下表：

问题描述	压力变送器采用电缆布线，引入口进入一根电缆，电缆外径与密封圈内径不匹配
案例分析	引入装置处电缆外径与密封圈内径不匹配，引入口不能达到有效密封，一旦腔体内发生爆炸，火焰会从此处传出，造成爆炸事故。
依据标准	GB 50257-2014《电气装置安装工程 爆炸和火灾危险环境电气装置施工及验收规范》5.2.3条33)弹性密封圈及金属垫应与电缆的外径匹配，其密封圈内径与电缆外径允许差值为士1mm。
整改建议	密封圈的内径与电缆外护套外径相匹配(建议允许差值为士1mm)。重新接线，电缆护套穿入压紧元件、垫圈、密封圈后，旋紧压紧元件，弹性密封圈压紧后，确保电缆外护套沿轴向均匀地被挤紧。

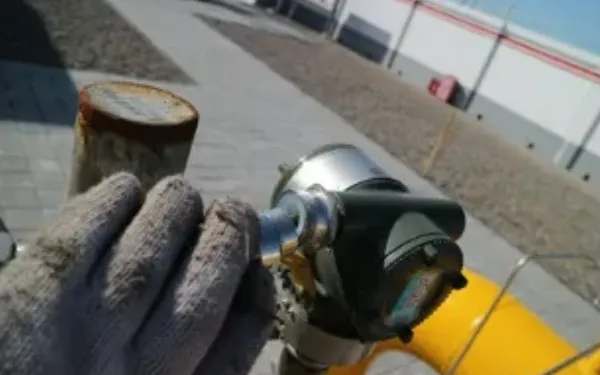

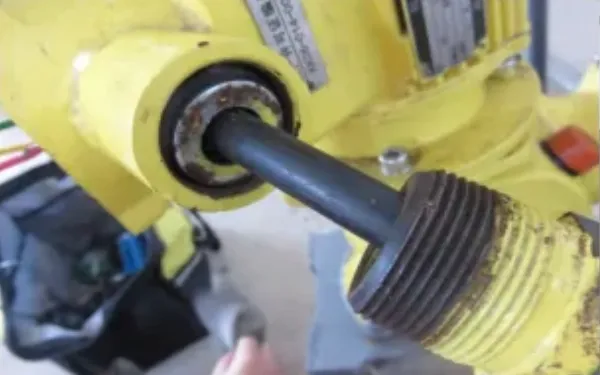

隐患图片		正确图片
