图文详解防爆挠性管的分类和应用

防爆挠性管大量应用于防爆电气设备的安装，但从其使用现状看，防爆挠性管多用作保护管，没有按照其实际防爆功能正确使用，今天为大家详细讲解防爆挠性管的实际应用。

防爆挠性管的种类

按照材质、性能和使用场景可分为以下两类：

序号	图片	材质	优点	适用环境

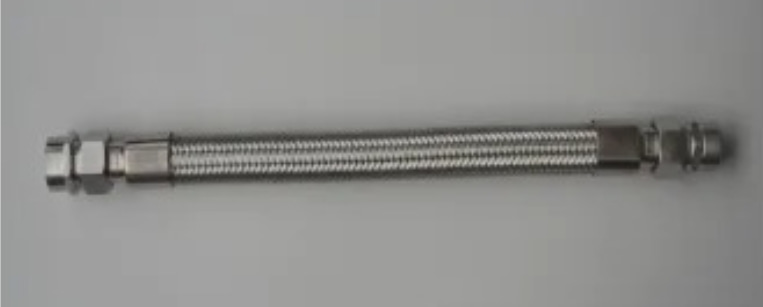

1		不锈钢	耐腐蚀性强耐老化强	主要安装于户外
2		橡胶	耐腐蚀性较强耐老化一般	主要安装于户内

按照防爆型式，防爆挠性管通常分为隔爆型和增安型，现场安装时应与防爆电气设备的防爆型式相匹配。

防爆挠性管的应用属钢管布线的一部分

防爆挠性管属钢管布线的一部分为了避免应力损伤，防爆挠性管应以钢管布线为前提，并在以下三个场景使用：

1.电动机的进线口；

2.导管与电气设备连接有困难处；

3.导管通过建筑物的伸缩缝、沉降缝处。

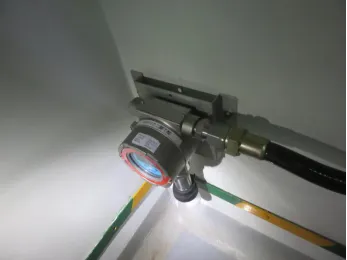

使用防爆挠性管连接防爆设备的两种安装情况

应用前提：

• 防爆设备引入口配装有引入装置；
• 引入装置内含密封圈；
• 密封圈内径尺寸及电缆（非铠装）外径尺寸匹配。

以上述前提为基础，防爆挠性管在现场的安装应用中须注意以下两种情况：

防爆挠性管与引入口之间加装过渡压紧元件

应用情况：密封圈非轴向压缩长度受限，不足以确保防爆挠性管压紧引入装置内的密封圈。

安装方案：在防爆挠性管与引入口之间须加装过渡压紧元件，达到先压紧密封圈抱紧电缆的目的后，再连接防爆挠性管。

防爆挠性管与引入口之间直接连接

应用情况：密封圈非轴向压缩长度能够确保防爆挠性管压紧引入装置内的密封圈。

安装方案：防爆挠性管与引入口直接连接，利用防爆挠性管的前端接头压紧密封圈且抱紧电缆。

特别说明

需要特别注意的是，若适用铠装电缆的配线方式，必须在防爆电气设备引入口配装铠装电缆引入装置后再连接挠性管。另外还需要对其进行防爆认证，具体内容可以咨询中澎防爆技术工程师！
