一文读懂防爆封堵件的结构要求

我们在上一期“隔爆外壳引入装置的通用要求”中知道隔爆外壳引入装置包括电缆引入装置、导管密封装置、插头和插座和电缆连接器、Ex封堵件、Ex螺纹式管接头和绝缘套管。随着2021版GB/T3836标准的正式发布，GB/T 3836.2-2021中丰富了对Ex封堵件的要求，与GB 3836.2-2010的区别如下：

1.GB 3836.2-2010第11条为“紧固件、相关的孔和封堵件”，GB/T 3836.2-2021中11条去掉了封堵件，在13.8条中单独规定了封堵件要求，并将封堵件的结构要求列在了C2.3.1条。

2.GB/T 3836.2-2021的附录C.2.3按其结构特点将封堵件分为公制Ex封堵件、NPT Ex封堵件和非螺纹Ex封堵件明确了要求，具体内容如下：

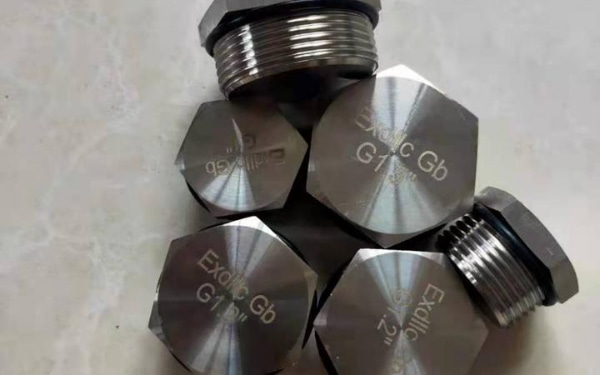

• 公制Ex封堵件为了通过保持封堵件外表面尽可能靠近外壳，解决外壳引入孔的问题，应符合以下要求：
  • a.应具有凸缘或空刀以防止Ex封堵件完全穿过外壳，当有凸缘时，其直径和厚度应防止用上述所允许的方法之外的方法拆卸；
  • b.螺纹应符合隔爆接合面（C.2.2）中的相应要求。
• NPT Ex封堵件应符合以下要求：
  • a.应无凸缘；
  • b.螺纹类型应符合ANSI/ASME B1.20.1美国标准锥管螺纹（NPT）的要求；
  • c.应有用于工具的凹槽（如图C.2）；
  • d.有效螺纹长度不应小于尺寸“L2”。
• 非螺纹Ex封堵件（仅Ⅰ类）
  • 仅对于Ⅰ类设备，光孔（非螺纹孔）封堵件应符合GB/T3836.2-2021中C.2.2.2和C.2.3.1的要求。

应特别注意：

• 封堵件不应与螺纹式管接头一起使用。
• NPT螺纹的封堵件不应设计成有凸缘结构。
