在防爆设备的设计中,隔爆接合面的性能至关重要。隔爆接合面的最短通路“l”是确保设备防爆性能的关键参数。以下是关于“l”值的测量和计算的一些关键注意事项。
“l”值的测量
平面接合面和圆弧接合面:“l”值是从外壳内部到光孔的距离。

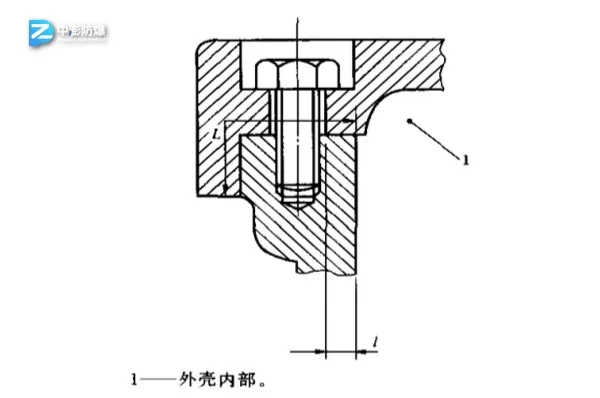

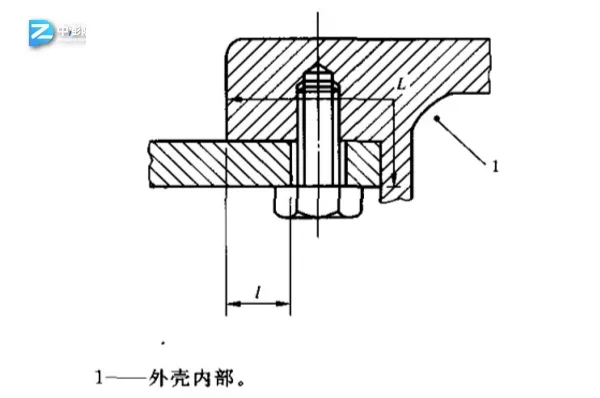

如果光孔位于外壳外部,如图1所示,l值是光孔与外壳内部之间的距离。相反,如果光孔位于外壳内部,如图2所示,l值是光孔与外壳外部之间的距离。

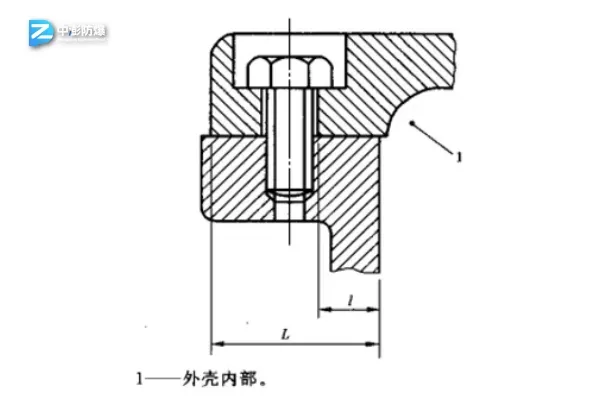

止口接合面的“l”值:当光孔位于外壳外部时,如图3所示,l值是外壳内部与孔之间的平面部分宽度。而当光孔位于外壳内部时,如图4所示,l值是光孔与外壳外部之间的平面部分宽度。
特定条件下的“l”值:如图5所示,l值的确定取决于以下条件,如果f不大于1mm,并且圆筒部分的间隙对于I类和IIA类电气设备不大于0.2mm,对于IIB类电气设备不大于0.15mm,对于IIC类电气设备不大于0.1mm,则l值为圆筒部分的宽度a与平面部分宽度b之和。
如果上述任一条件不满足,则l值仅为平面部分宽度b。

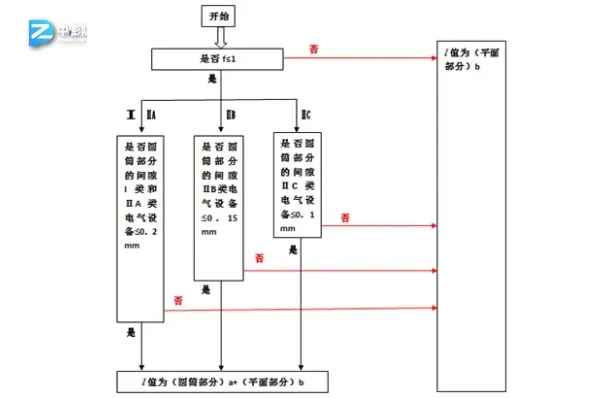

确定隔爆接合面最短通路“l”值的流程
确定隔爆接合面最短通路“l”的流程包括评估光孔的位置、测量相关尺寸,并根据特定的条件选择合适的计算方法。这一流程对于确保隔爆接合面的设计和测量准确性至关重要。
在防爆设备的设计和制造过程中,准确测量和计算隔爆接合面的最短通路“l”是确保设备防爆性能符合标准要求的关键步骤。遵循上述指南,设计师和工程师可以确保他们的产品在潜在的爆炸性环境中安全、可靠地运行。正确的“l”值测量对于产品的防爆认证和日常安全操作至关重要。
