隔离密封盒使用说明「导管布线」

在涉及爆炸性气体或粉尘的危险场所中，确保导管安全地进入或离开是至关重要的。为此，导管与隔爆设备外壳的连接处必须配备适当的密封装置，如隔离密封盒，以防止危险介质从危险区域扩散至非危险区域。

隔离密封盒根据其结构特点，可分为纵向式、横向式和排水式，每种类型都适用于特定的安装环境。

隔离密封盒的应用场景

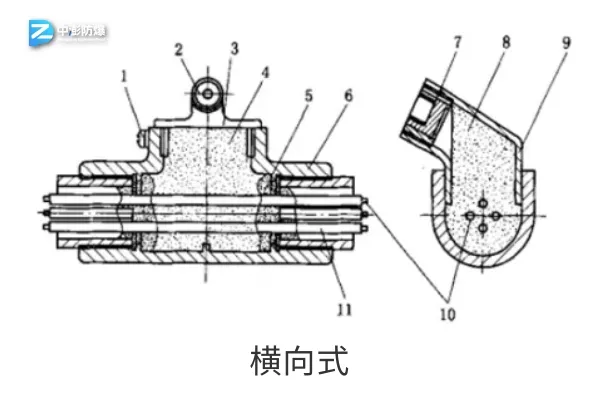

1. 跨区域管道：当钢管穿越不同危险区域的隔墙时，应在隔墙任一侧安装横向式隔离密封件。

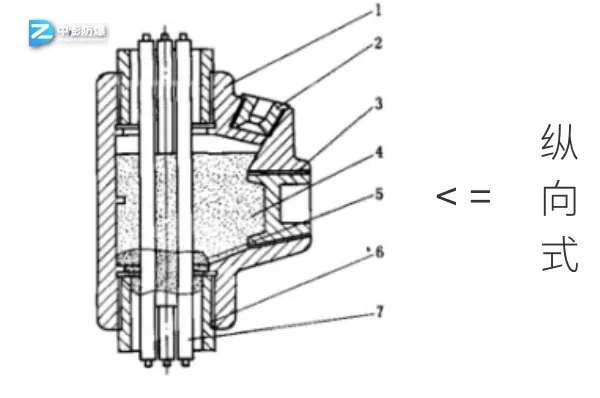

2. 穿越楼板或地坪：钢管穿越楼板或地坪进入其他区域时，应在楼板或地坪上方安装纵向式隔离密封件。
3. 点燃源附近：所有具有点燃源的外壳在450mm范围内均需应用隔离密封盒。
4. 连接分接头和接头：若外壳内含有分接头、接头、电缆头或终端，且与直径超过50mm的导管相连，也需使用隔离密封盒。
5. 冷凝水积聚：对于易积聚冷凝水的管路，隔离密封盒的应用是必要的。

隔离密封盒的安装与维护要点

1. 大口径钢管：对于管径大于50mm的钢管，在进入接线箱450mm以内及每隔15m处，都应安装隔离密封盒。

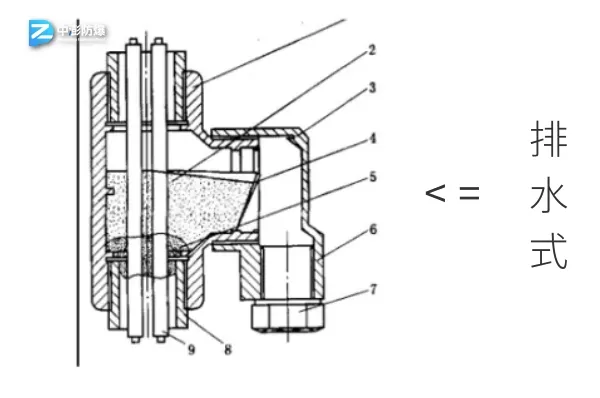

2. 冷凝水排放：在易积聚冷凝水的管路中，应在垂直段下方安装排水式隔离密封件，确保排水口朝下。
3. 内部无接头：隔离密封盒内部的导线不得有任何接头。
4. 密封盒位置：钢管穿越墙体、楼板、地坪时，隔离密封盒与这些结构的距离应控制在300mm以内，并确保孔洞被严密封闭。
5. 填料合规：隔离密封盒内必须填充符合标准要求的填料，以保证其密封性能。

正确使用隔离密封盒对于维护防爆电气设备的安全性至关重要，它能有效防止爆炸性气体从危险区域扩散，保障生产安全。通过遵循上述指南，企业可以确保其防爆措施符合行业标准，减少潜在的安全风险。如有问题，请联系中澎，免费咨询！
