隔爆型电气设备,也称为“d”型设备,其核心设计理念是通过坚固的外壳来阻止内部可能发生的爆炸扩散至外部环境。在这样的设备中,紧固件扮演着至关重要的角色,因为它们确保了外壳的完整性和设备的密封性。以下是对隔爆型电气设备紧固件的规定和要求的详细阐述。

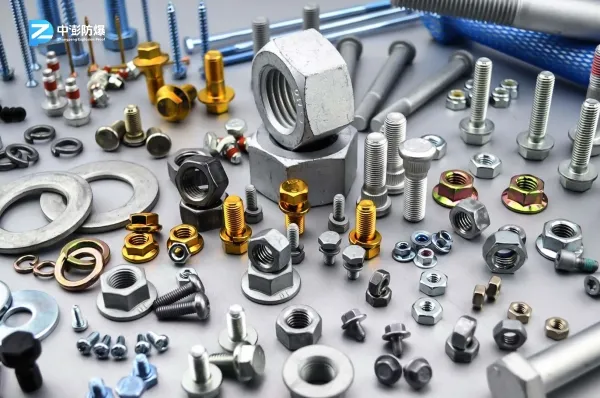

隔爆型电气设备对紧固件的规定以及要求-图片1

隔爆型设备对紧固件技术要求

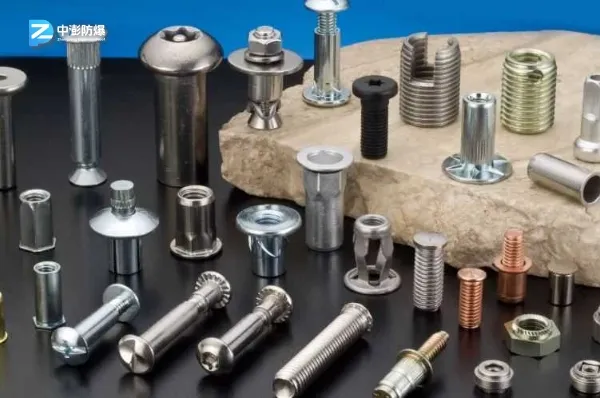

隔爆型电气设备对紧固件的规定以及要求-图片2

  • 特殊紧固件孔允许螺纹啮合的螺纹深度h,应至少等于紧固件螺纹的外径。
  • 螺纹公差应符合GB/T197—2003和GB/T2516-2003的6H级。
  • 对于内六角紧固螺钉,螺纹公差等级为GB/T197-2003和GB/T2516-2003中的6g/H6级,并且在紧固以后不得从螺孔中凸出。
  • 塑料及轻金属材质不可应用于隔爆外壳的紧固件。
  • 双头螺栓应通过熔焊或铆牢或其他方法永久性固定在外壳上。
  • 紧固件不应穿透隔爆外壳壁,除非它们通过焊接或其他等效方法,将其与壳壁构成隔爆接合面并且与外壳不可分开。
  • 对于不穿透隔爆外壳壁的螺孔或双头螺栓孔,隔爆外壳壁的剩余厚度应至少是螺栓或双头螺栓直径的三分之一,最小为3mm。
  • 当螺栓不带垫圈被完全拧入到隔爆外壳壁的盲孔中时,在孔的底部应至少保留一整扣螺纹的裕量。
  • 对于I类设备,符合GB3836.1-2010要求的特殊紧固件,其头部具有护圈或沉孔,或通过设备结构内在保护。

紧固件的规定

隔爆型电气设备对紧固件的规定以及要求-图片3

材料选择

紧固件必须选用耐腐蚀、强度高的材料,如不锈钢、低碳钢或具有同等性能的其他合金。这些材料能够承受恶劣环境的考验,并保持紧固件的长期稳定性。

防松要求

考虑到振动和温度变化可能导致紧固件松动,因此必须采取防松措施,如使用锁紧垫圈、弹簧垫圈或含有防松化合物的螺母。

螺纹配合

紧固件的螺纹配合应符合相应的标准,确保螺纹的紧密性和可靠性。螺纹应无损伤,无过度磨损,以保持连接的牢固。

紧固扭矩

应根据制造商的推荐或相关标准规定适当的紧固扭矩,以确保紧固件既不过紧也不过松。

通过严格遵守这些规定和要求,可以确保隔爆型电气设备的紧固件在保持设备完整性和安全性方面发挥关键作用。这对于预防潜在的爆炸事故、保护人员安全和设备完好至关重要。防爆电气设备在进入工厂安装完成之后,别忘记还需要进行现场防爆安全检测,确保所有的防爆设备安装正确,相关业务可以联系中澎防爆,为您提供一站式服务!
