本安型电感电路如何进行点燃能力测试

中澎防爆 技术贴评论26字数 681阅读2分16秒阅读模式

本质安全型(简称“本安型”)电感电路的点燃能力测试是确保电路在潜在爆炸性环境中安全运行的关键步骤。这种测试旨在验证电路在正常工作和故障条件下都不会产生足够的能量来点燃周围的爆炸性气体或粉尘。以下是进行本安型电感电路点燃能力测试的步骤和要求。

本安型电感电路如何进行点燃能力测试-图片1

测试准备

  1. 电路设计审查:在测试前,审查电感电路的设计,确保所有组件和连接都符合本安型设备的要求。
  2. 测试设备准备:准备必要的测试设备,包括高精度的电压和电流测量仪器、温度测量设备、以及模拟不同环境条件的设备。
  3. 测试环境设置:设置测试环境,确保测试可以在控制的条件下进行,包括温度、湿度和大气压力。

测试步骤

  1. 正常工作条件下的测试:在电路正常工作时,测量电路中的电压和电流,确保它们在规定的安全限值以下。
  2. 故障条件下的测试:模拟电路可能发生的故障,如开路、短路和组件损坏,然后测量电路的响应。
  3. 温度测试:测量电感在正常工作和故障条件下的最高表面温度,确保它们低于点燃爆炸性气体或粉尘的温度阈值。
  4. 能量存储测试:对电感电路进行充放电测试,以评估电路中存储的能量是否足以点燃爆炸性环境。
  5. 火花测试:如果电路中包含可能产生电火花的组件,进行火花测试以确保火花能量低于点燃限值。
  6. 连续运行测试:对电路进行连续运行测试,以模拟长时间工作条件下的性能和安全性。

注意事项

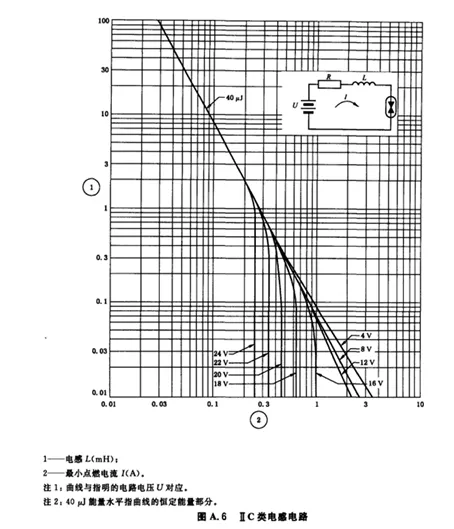

1. 在进行电路评估时,需注意不同电压的电路对应的电感与最小点燃电流关系不同,见下图。

本安型电感电路如何进行点燃能力测试-图片2

2. 评估过程中需注意评估电感、电压、最小点燃电流的单位。

3. 对电路进行评估时,应按照GB3836.4-2010的第5章和10.1.4.2的要求施加安全系数,对于ia、ib为1.5倍安全系数;ic为1.0倍安全系数。

本安型电感电路的点燃能力测试是确保电路在潜在爆炸性环境中安全运行的重要环节。通过严格的测试流程和精确的测量,可以确保电路在所有条件下都不会成为点燃源,从而保障人员和设备的安全。
