O型密封圈是一种由橡胶或其他材料制成的环形密封件，是防爆设备的重要组成部分之一。它的作用是确保设备内部不受爆炸性粉尘、气体等物质的侵入，在设备内部形成一段相对稳定的环境，以免电气设备运行时产生的电火花引燃周围的爆炸性物质。根据GB/T3836.1-2021标准要求，对替换用密封圈进行科学评定如下。
密封圈的评定过程中，压缩永久变形率是一个核心指标。这个参数直观反映了密封材料在经历压缩和温度变化后，恢复初始形态的能力。测试过程严格而系统：首先在标准环境温度下测量密封圈初始厚度，然后模拟实际使用状态进行压缩安装，接着依次对压紧的密封圈进行耐热试验和耐寒试验。然后应从试验装置或设备中取出密封圈,在(20±5)℃温度下至少放置24小时左右再测量密封圈厚度t1。

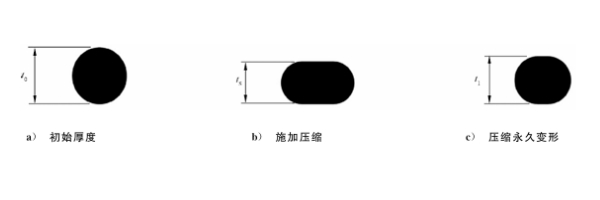

压缩永久变形率c(见图10)应按下式进行计算:
c=[(t0-t1)/(t0-tS)]×100%
式中:
t0———在(20±5)℃温度下测得的密封圈初始厚度;
tS———在设备中按预期压紧后的密封圈厚度;
t1———在(20±5)℃温度下测得的热稳定性试验后的密封圈厚度。
注:压缩永久变形率描述了密封圈压缩后恢复到初始尺寸的能力
这个测试流程的设计颇具深意。耐热和耐寒试验模拟了设备可能经历的极端工作环境，而24小时以上的恢复期则确保了材料充分释放应力，测得的数据更能真实反映材料的本质特性。通过这些严苛的考验，我们能够准确评估密封圈在长期使用后是否仍能保持良好的密封性能。
在实际工程应用中，压缩永久变形率的高低直接决定了密封圈的使用寿命和可靠性。数值越低，说明材料的弹性恢复能力越强，在经历温度波动和持续压缩后仍能保持有效的密封作用。这对于防爆设备而言至关重要，因为任何密封失效都可能导致爆炸性气体进入设备内部，引发严重安全事故。
以上便是有关防爆电气设备使用O型密封圈的试验方法，如果是办理防爆认证的话，通常发证机构也会要求对设备使用的密封组件进行试验，确保其满足设备的防爆性能。
评论
