在防爆电气工程设计上,我们需要关注哪些关键因素以确保设计的安全性和有效性呢?主要包含四个方面:爆炸危险区域划分图、施工图设计、爆炸性环境电气设备的设计以及爆炸性环境电气线路的设计,具体内容如下所示。
爆炸危险区域划分图
1.所有生产、加工、处理、转运或储存过程中出现或可能出现爆炸危险环境的新建、扩建和改造工程都应进行危险区域划分和电力装置设计。
2.“爆炸危险区域划分图”作为在该区域范围内的电气设备的选型依据,为保证图纸的深度,建议符合以下要求。
- 爆炸危险区域划分图包括平面图和立面图。
- 1.2.2爆炸危险区域划分图应指出:
- 释放源、主要介质名称和成分、特性。
- 可燃气体或粉尘的级别、组别。
- 0区、1区、2区以及附加2区的范围应详细标注尺寸,并进行图例说明。
3.设计图纸必须经过三级审核并形成签字盖章版。
施工图设计
1.施工图设计应根据已批准的初步设计进行编制,内容以图纸为主,应包括封面、图纸目录、设计施工说明。
2.施工图设计文件的深度应满足:能据以编制施工图预算、能据以安排材料采购和工厂制作、能据以进行施工和安装、能据以进行工程验收。
3.封面应列明工程名称、设计单位全称、设计出图日期。
4.根据图纸表达内容的不同进行分类编码,确立代号应按顺序排列,应能清楚地反映各张图纸说明的内容。表达内容有:图名、图号、档案号及图纸修改版号次。

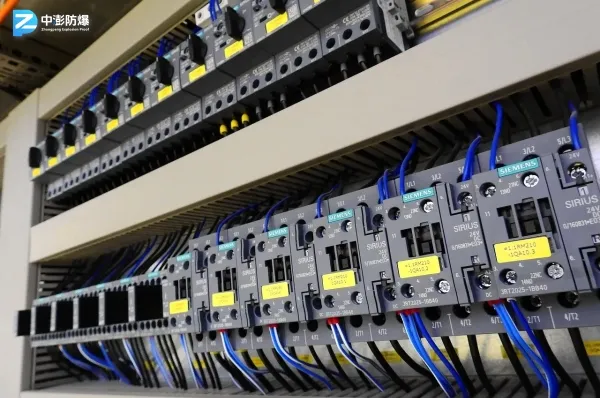

爆炸性环境电气设备的设计
1.安装电气设备房间的出口宜通向非爆炸危险区域的环境。
2.设备铭牌易制造成永久固定,铭牌信息醒目且具备防腐性能。
3.防爆电气设备的母线、接线腔等应采用增安型结构,产生火花的(如开关、接触器)腔体采用隔爆结构。设备采用模块结构,任意组合各种形式,各种回路可以自由选择。
4.设备紧固件(包括固定件和接地连接件)应具备放松和防腐性能。
5.设备的进、出线口均应位于设备的底部,且引入口处采用加装独立式电缆引入装置的安装方式,所有独立的电缆引入装置包括备用引入口的封堵元件应经过防爆认证或取得防爆合格证。设备进出线口数量及电缆引入装置的规格、型号等应满足现场需要。
6.除本安电路外,爆炸环境的电气线路和设备应装设过载、短路和接地保护,不可能产生过载的电气设备可不装设过载保护。爆炸环境的电动机除按国家现行有关标准的要求装设必要的保护外均应装设断相保护。如果电气设备的自动断电可能引起比引燃造成的危险更大时,应采用报警装置代替自动断电装置。
7.对于可燃物质比空气重的爆炸性气体环境,位于爆炸危险区附加2区的变电所、配电所和控制室的电气和仪表的设备层应高出室外地面0.6m。
8.具体安装要求参照GB 50257-2014和GB/T 3836.15-2017的相关要求。

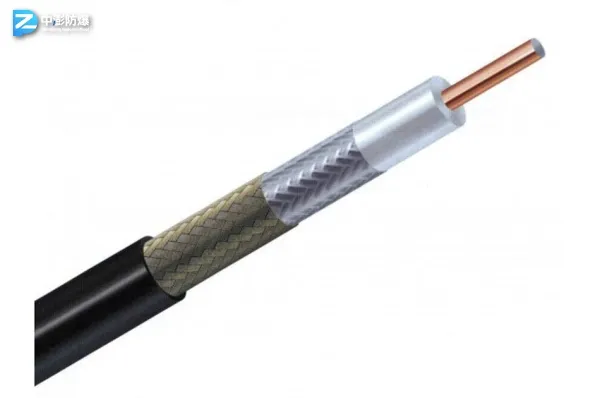

爆炸性环境电气线路的设计
1.全厂所有的防爆电气设备的连接推荐尽可能采用电缆布线的方式,以便安装及后期的检维修方便,若有震动、摩擦、强腐蚀等情况不可避免时,应进行局部或部分区域的钢管保护。
2.在爆炸环境内,低压电力、照明线路采用的绝缘导线和电缆的额定电压应高于或等于工作电压,且U0/U不能低于500V。
3.在爆炸危险区域内,除在配电盘、接线箱或金属导管配线系统内,无护套的电缆不应作为供配电线路。
4.在1区内应采用铜芯电缆;除本质安全电路外,在2区内宜采用铜芯电缆,当采用铝芯电缆时,其截面积不得小于16mm2,且与电气设备的连接应采用铜-铝过渡接头。敷设在爆炸性粉尘环境20区、21区以及22区内有剧烈震动的区域的回路,均应采用铜芯绝缘导线或电缆。
5.在架空、桥架敷设电缆时电缆宜采用阻燃电缆。当敷设方式采用能防止机械损伤的桥架方式时,塑料护套电缆可采用非铠装电缆。当不存在会受鼠虫等损害情形时, 2区、22区电缆沟内敷设的电缆可采用非铠装电缆。
6.电气线路宜在爆炸危险环境较小的环境或远离释放源的地方敷设,并符合下列规定:
- 当可燃物质比空气重时,电气线路宜在较高处敷设或直接埋地;架空敷设时宜采用电缆桥架;电缆沟敷设时沟内应充砂,并宜设置排水措施。
- 电气线路宜在有爆炸危险的建筑物、建筑物的墙外敷设。
- 在爆炸粉尘环境,电缆应沿粉尘不易堆积并易于粉尘清除的位置敷设。
7.爆炸危险场所电气连接严禁中间接头。
8.当电缆或导线的终端连接时,电缆内部的导线如果为绞线,其终端应采用定型端子或接线鼻进行连接。铝芯绝缘导线或电缆的连接与封端应采用压接、熔焊或钎焊与设备(照明灯除外)连接时,应采用铜-铝过渡接头。
