爆炸危险场所内铠装电缆的接地要求

铠装电缆指具有金属材料铠装保护层的电缆，铠装电缆具有机械强度高、抗拉、抗压强度高、宜于直埋敷设等优点。在爆炸性危险场所应用的铠装电缆，对其铠装层的接地有特殊要求，今天结合相关标准要求为大家详解。

爆炸危险场所内安装的铠装电缆，其铠装层应接地

《AQ 3009-2007 危险场所电气安全防爆规范》第6.1.1.4“接地”部分规定，电气设备的金属外壳、金属构架、金属配线管及其配件、电缆保护管、电缆的金属护套等非带电的裸露金属部分均应接地。

其中，第6.1.1.4.8条说明，铠装电缆引入电气设备时，其接地芯线应与设备内接地螺栓连接，其钢带或金属护套应与设备外接地螺栓连接。

在现场环境中应如何安装

在实际应用环境中，我们一般使用铠装电缆专用的电缆引入装置来对电缆铠装层接地。

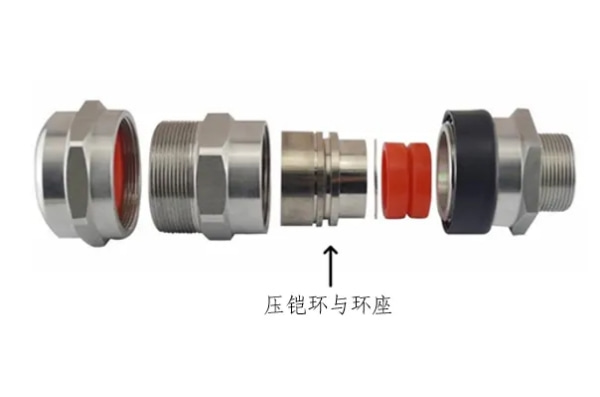

如下图所示的双密封圈式铠装电缆引入装置，在前后两个密封圈之间配有一对压凯环和环座。安装电缆时，应将电缆铠装层与压铠端环可靠压紧。再由两个密封圈分别与电缆内、外护套配合压紧。

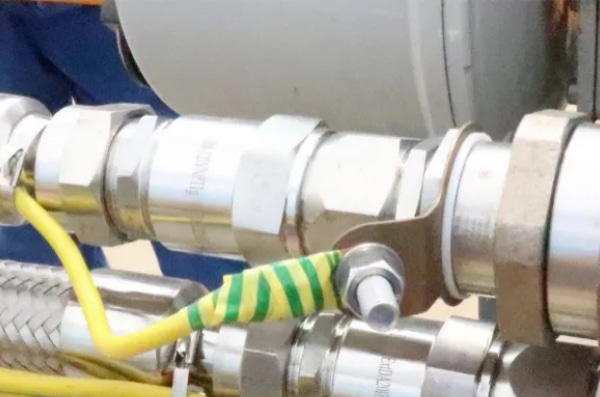

额外的，对于外壳材质为塑料的设备，还需在引入装置上配装接地环，并将接地环与接地系统用截面积不小于4mm²的多股软绞丝线单独进行可靠连接。

考虑金属屏蔽的铠装层接地处理方法

合理安装的电缆铠装层有磁屏蔽效果，在《GB/T 3836.15-2017 爆炸性环境 第15部分：电气装置的设计、选型和安装》第6.3节中规定，如果电缆的铠装层或屏蔽层仅在危险场所外部接地，则该接地点应包括在危险场所的等电位联接系统中。

如果TN系统中，铠装层仅在危险场所外部接地，则危险场所内铠装层的末端可能产生危险火花，因此铠装层或屏蔽层宜像未使用的芯线一样处理。（危险场所内多芯电缆中未使用的芯线应接地，或者采用与防爆型式相适用的端接方式充分绝缘，不允许仅用胶带绝缘。）
