本安产品中计数故障与非计数故障的辨析

中澎防爆 技术贴评论45字数 498阅读1分39秒阅读模式

在电气设备的安全性能评估中,计数故障与非计数故障是两个核心概念。本文将根据GB3836.4-2021标准,对这两种故障进行详细解析,并通过实例说明其在本安产品中的应用。

计数故障与非计数故障的概念

  1. 计数故障:指符合GB3836.4-2021标准结构要求的电气设备部件上出现的故障。
  2. 非计数故障:指不符合GB3836.4-2021标准结构要求的电气设备部件上出现的故障。

计数故障与非计数故障的实例分析

以GB3836.4-2021标准中的表1为例,对于10V电压等级的PCB电气间隙要求,若“ia”和“ib”保护等级对应的电气间距为1.5mm:

  • 若间距小于1.5mm但大于等于0.5mm,且对本质安全性能造成损害,则认为是计数短路故障。
  • 若间距小于0.5mm,且对本质安全性能造成损害,则认为是非计数短路故障。

对于涂层下的爬电距离评估,若10V电压等级对应的间距要求为0.5mm:

  • 若间距小于0.5mm但大于等于0.17mm,且对本质安全性能造成损害,则认为是计数短路故障。
  • 若间距小于0.17mm,且对本质安全性能造成损害,则认为是非计数短路故障。

类似地,对于30V电压等级的间距要求,也应按照下表的规定来认定计数故障和非计数故障。

本安产品中计数故障与非计数故障的辨析

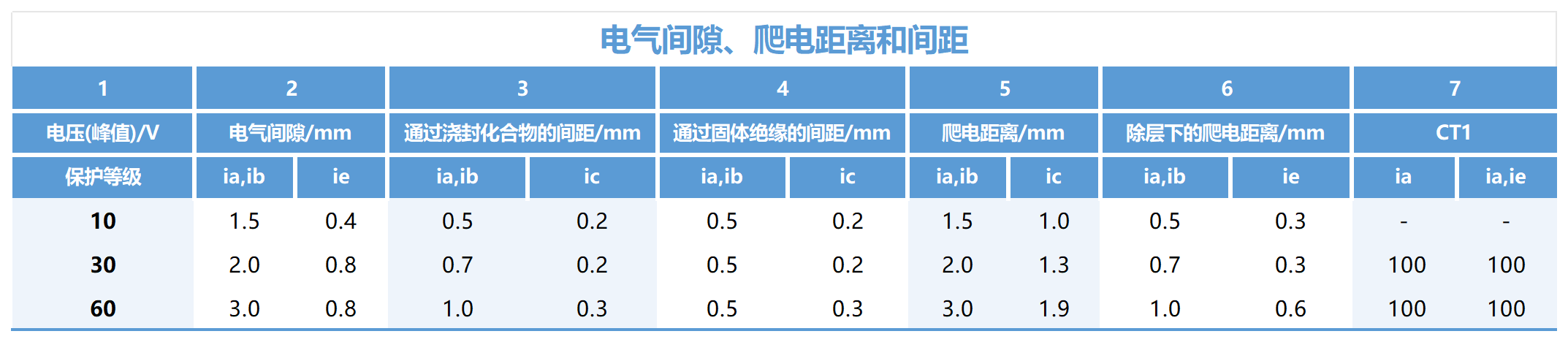

表1 电气间隙、爬电距离和间距

计数故障和非计数故障的区分对于本安设备的安全评估至关重要。充分理解这些概念有助于在本质安全电路的分析中做出准确的判断。通过对本安设备检测的故障进行合理分析,可以优化检测方案,同时确保检测的严谨性。
