本安电池组的外部触电保护方案

中澎防爆 技术贴评论35字数 622阅读2分4秒阅读模式

在处理带有外部充电触点的电池或电池组时,确保在任何偶然的触点短路情况下,不会释放足够的能量以点燃周围的爆炸性气体是至关重要的。以下是两种常用的保护方案,以及对它们的详细分析。

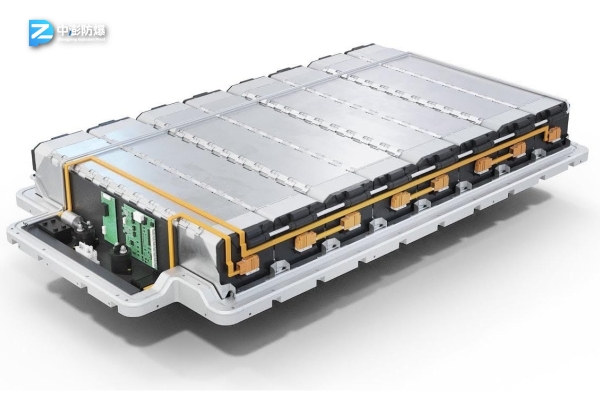

本安电池组的外部触电保护方案-图片1

方案一:设备外壳防护与警告标识

1. 防护等级:设备外壳的防护等级应至少达到IP30,以防止外部物体和灰尘进入,同时保护内部组件免受意外接触。

2. 警告标识:应在设备上显著位置标注警告语:“有爆炸性气体时请勿打开”,以提醒用户在潜在的爆炸性环境中不要随意打开设备。

3. 触点间距:充电触点之间的分隔间距应根据电池的最高开路电压设计,并满足GB 3836.4-2010中6.3的具体要求,以减少短路风险。

方案二:电子保护元件的应用

1. 阻塞二极管或串联电阻:在充电触点后端设置阻塞二极管或串联可靠电阻,以防止在触点间发生短路时释放过量能量。

2. 等级对应的二极管数量:

  • “ia”等级:串联三只二极管。
  • “ib”等级:串联两只二极管。
  • “ic”等级:串联一只二极管。

3. 专用充电器:使用专用充电器为电池组充电,防止在充电过程中二极管或电阻承受过高的电压或电流,从而保护电池组和电路的安全。

串联阻塞二极管的分析

本安电池组的外部触电保护方案-图片2

以上图为例,展示了一个典型的串联阻塞二极管。在这个电路中,蓄电池的额定电压为3.7V,最高电压为4.2V,产品保护等级为“ib”。因此,电路中串联了两个型号为1N4002的阻塞二极管D1和D2,每个二极管的最高反向电压为100V,足以承受电池的最高电压。二极管的反向漏电流非常小,满足本质安全的要求。

通过以上两种方案,可以有效保护本质安全型可充电电池组的外部触点,防止在短路情况下释放点燃爆炸性气体的能量。选择合适的保护措施,不仅能够提高电池组的安全性,还能延长其使用寿命,确保在潜在的爆炸性环境中安全使用。
