增安型接线端子(Ex元件)的技术要求

中澎防爆 技术贴评论45字数 1254阅读4分10秒阅读模式

接线端子是一种广泛应用于防爆配电箱、防爆控制箱和防爆接线箱等设备中,用于实现电气连接的重要配件。根据GB 3836.3-2010标准,增安型Ex元件的接线端子可以作为独立的取证对象,并可以根据用户后期需求配备保护外壳。以下是关于增安型Ex元件接线端子技术要求的总结。

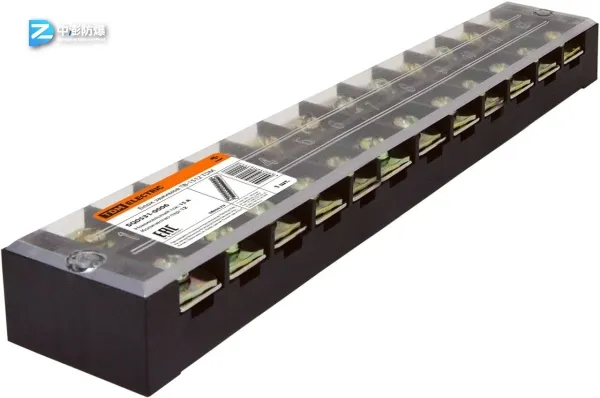

增安型接线端子(Ex元件)的技术要求-图片1

接线端子的结构要求

1.  GB 3836.3-2010第4.2.1条总则规定了对接线端子的通用要求:

  • 应制成具有使导线在用螺钉拧紧时或在导线插入后不会从指定位置滑出的结构。
  • 采取措施防止连接件在使用中松脱。
  • 保证适当的接触压力,不对连接导线产生影响功能的损伤。
  • 提供可靠的压力保证运行中的接触压力。
  • 制成保证在正常运行情况下,不会因温度变化而出现可见损坏的结构。
  • 不通过绝缘材料施加接触压力,GB 3836.1-2010中规定的接地连续性试验允许的情况除外。
  • 规定在一个夹紧点不可贯穿多根单独导线,特殊设计和对多根导线的夹紧进行评定时除外。
  • 如果使用多股导线,采取措施对导线进行保护,并使接触压力分布均匀。
  • 对于螺旋连接件,有规定的力矩值。
  • 如果是满足GB/T 3956-2008规定的5级/6级多芯细导线用无螺纹连接件,多股细芯导线应配金属箍,或在安装导线时端子上应有打开夹紧机构的方法以便不损伤导线。
  • 使用铝质导线需要考虑特殊的防电解腐蚀的措施。
  • 接线端子可采取防震动和防机械冲击的特殊措施。

2.  电气间隙与爬电距离:

  • 电气间隙应按工作电压确定,如果接线端子有多种额定电压或某一电压范围,则所用工作电压值应取决于最高额定电压。
  • 爬电距离应按工作电压、绝缘材料的耐泄痕型和绝缘材料的表面形状确定。
  • 电气间隙和爬电距离数值与示例请参考GB 3836.3-2010表1与图1。除此以外,制造商还需考虑可能影响电气间隙和爬电距离的经检验合格的接线端子跨接件的使用情况。

3.  端子的温升:

制造商应规定接线端子的冷态电阻(包括端子导体电阻和接触电阻)及额定电流。若使用符合GB/T 14048.7-2006、GB/T 14048.8-2006、GB 17464-1998或GB/T 20636-2006的接线端子,用于连接铜导线,其绝缘被局部剥离,且不附加过渡件,裸导线形状弯曲的除外,如金属箍。端子应能在其安装位置固定。按照GB/T 14048.7-2006规定的温升试验方法,在试验电流为额定电流的110%情况下,导电杆的温升不应超过45K。

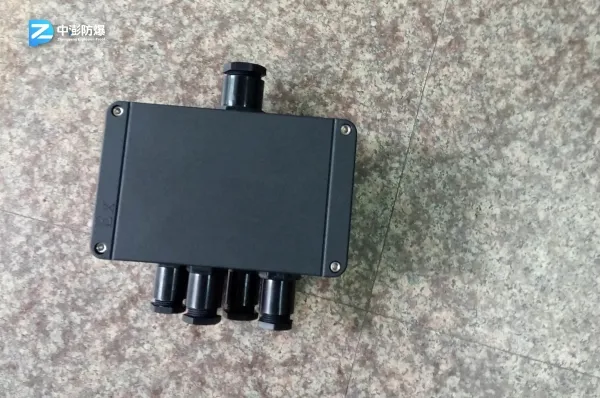

增安型接线端子(Ex元件)的技术要求-图片2

接线端子的绝缘材料要求

1.  GB 3836.1-2010第7条针对非金属部件提出技术要求(接线端子的绝缘件属于非金属部件):制造商需要提供接线端子的绝缘材料(除无机绝缘材料外)的技术文件,包括制造商名称,颜色、填充剂百分比和其他添加剂在内的准确完整数据,可能进行的表面处理。

2.  绝缘材料的极限温度范围。

3.  根据相比漏电起痕指数(CTI)对端子的绝缘材料进行分级。(相比漏电起痕指数按照GB/T 4207-2012的规定测定)。

标志及安装使用要求

1.  制造商在标志中需要标注导线范围及额定电压。

2.  使用说明书中的要求:

  • 接线端子的紧固力矩值;
  • 接线端子适合的导线尺寸、数量及安装要求;
  • 导线和接线端子的正确连接方法;
  • 导线绝缘剥离要求。

在接线箱的防爆认证过程中,我们不仅需要对外部的Ex元件进行审查,同样也需要对内部的Ex元件,也就是接线端子进行严格的防爆认证。这是因为接线端子在电气设备的运行过程中起着至关重要的作用,一旦发生爆炸,将可能引发更严重的安全事故。因此,对其进行防爆认证是非常必要的。

在进行接线端子的防爆认证时,最常见的一种类型就是增安型。增安型接线端子主要是通过优化设计,提高其自身的防爆性能,以降低在异常情况下发生爆炸的可能性。这种类型的接线端子通常具有更高的安全系数,因此在很多场合都被广泛使用。
