增安型接线箱温度测定接线要求

中澎防爆 技术贴评论38字数 294阅读0分58秒阅读模式

为了确保温度测定的准确性,产品说明书应详细提供接线端子的拧紧力矩、适用导线的型号规格以及端子与导线的正确连接方法等关键信息。在准备送检样品时,需使用指定的端子和导线进行连接,且每个端子连接的导线长度应等于外壳的最大内部尺寸(即三维对角线B’D)。这一步骤对于准确评估接线箱内的最高温升至关重要,因为最高温升不仅取决于所有端子和整体布线导致的外壳内温度上升,还受到单个端子及其布线局部温升的影响。

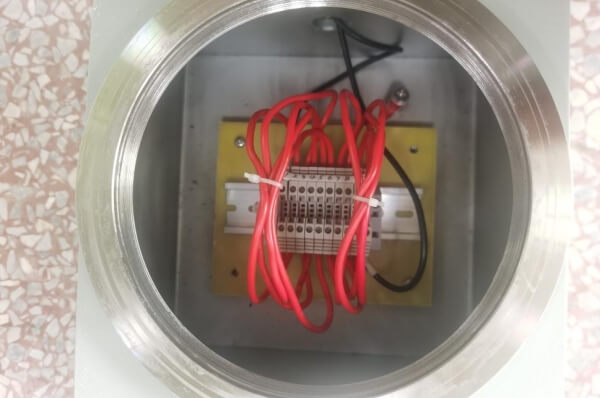

导线的布置应使试验电流通过每个端子,布线方式为串联。为表现导线绑扎的发热影响和典型安装的其他影响,导线应按6组绑扎成束。

增安型接线箱温度测定接线要求-图片1

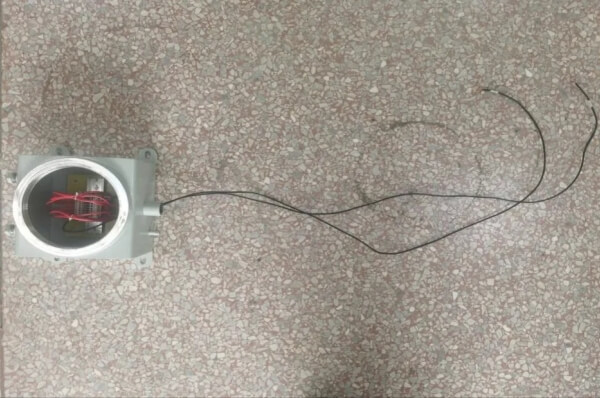

盒子外面的长度应至少为0.5m。为便于连接,建议盒子外面的电缆长度为1.0~1.5m。

增安型接线箱温度测定接线要求-图片2

参考依据:《GB/T 3836.3—2021 爆炸性环境 第3部分 :由增安型e保护的设备
