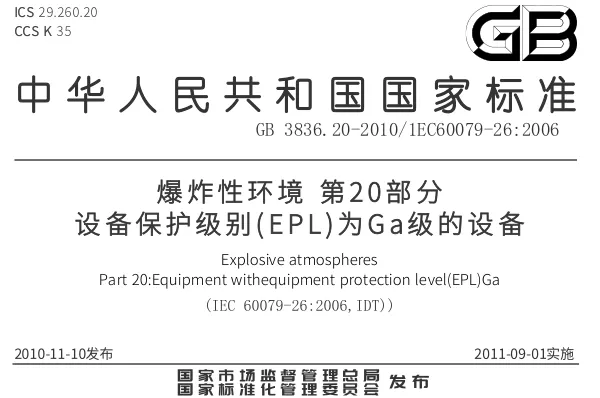

GB/T3836.20-2010《设备保护级别(EPL)为Ga级的设备》

国家标准GB3836.20-2010《爆炸性环境第20部分:设备保护级别(EPL)为Ga级的设备》是目前现行的防爆标准之一,该标准等同于国际标准IEC 60079-26:2006。中澎提供GB3836.20-2010标准的电子档下载,供大家学习参考。以下是对该标准内容的总结与分析:

GB/T3836.20-2010《设备保护级别(EPL)为Ga级的设备》

1. 标准概述

  • 目的与范围:该标准规定了设备保护级别(EPL)为Ga级的防爆设备的结构、试验和标志的特殊要求。这些设备在正常运行、预期故障或罕见故障情况下,即使在爆炸性环境中,也能保证极高的安全保护水平。
  • 适用性:适用于在爆炸性气体环境使用的电气设备,特别是在0区和1区环境中,这些区域的设备需要更高的安全保护级别。

2. 规范性引用文件

  • 列出了与本部分相关的其他国家标准和国际电工委员会(IEC)标准,这些文件对于理解和应用本标准至关重要。

3. 术语和定义

  • 除了采用GB3836.1-2010中给出的术语和定义外,还引入了EPL(设备保护级别)的概念,并在附录A中详细介绍了EPL的评定方法。

4. 设计和结构要求

  • 电路保护措施:设备应采用单一防爆型式或两种独立的保护措施,以防止电路点燃危险。
  • 活动部件:对于带有活动部件的设备,需要考虑摩擦生热和障碍物引起的损坏。
  • 绝缘导电部件:设备表面的绝缘导电部件应进行等电位联结,以防止静电点燃危险。
  • 非导电外壳和可触及的非导电部件:采取限制尺寸、限制厚度或保护措施,以降低非导电表面产生静电的风险。

5. 型式试验

  • 规定了EPLGb级设备应按照GB3836相关标准进行型式检验和试验。

6. 标志

  • 设备应明确标识EPL保护级别和相应的防爆型式。如果设备安装在不同EPL级别的场所之间,标志牌上应标识两种EPL级别。

7. 使用信息

  • 所有设备应附有说明书,包括设备正确安装和使用的所有必要资料。

8. 附录A(资料性附录)

  • 介绍了使用“设备保护级别”的方法对防爆设备进行危险评定的背景和总则,提供了EPL与传统危险区域分类的对应关系。

分析

  • 重要性:该标准对于确保在爆炸性环境中使用的电气设备的安全至关重要,特别是在高风险区域。
  • 实施挑战:企业需要确保其产品符合这些严格的安全要求,这可能涉及复杂的设计和测试流程。
  • 国际协调:该标准与国际标准IEC60079-26:2006等同采用,显示了国际间在防爆设备安全标准方面的协调。

总体而言,这份文档为防爆电气设备的设计、制造和测试提供了详细的指导,确保了在爆炸性环境中使用的设备能够达到最高的安全标准。

下载信息 资源名称GB/T 3836.20-2010《爆炸性环境 第20部分:设备保护级别(EPL)为Ga级的设备》.pdf 资源版本2010版 资源大小1.46 MB 文件下载11 次
最近更新2024-11-25
