在众多测温设备中,热电偶因其精确性和可靠性而被广泛使用。在工业领域,尤其是爆炸性危险环境中,需要采用具有防爆认证资质的热电偶,本文将详细介绍热电偶的工作原理和办理防爆合格证的基本流程。

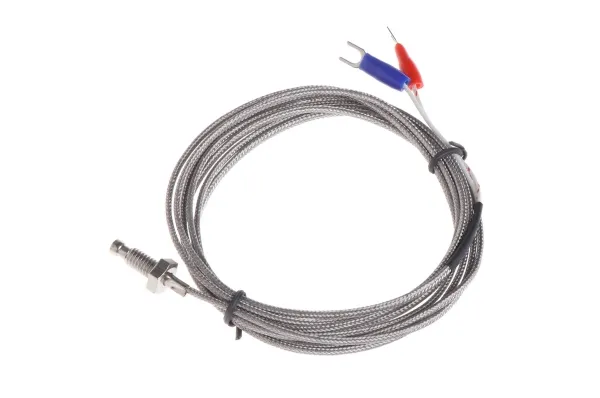

热电偶的工作原理及防爆认证办理-图片1

热电偶的工作原理

热电偶由两种不同金属丝组成,常见的有E型(镍铬-铜镍,测温范围-200℃至+900℃)和K型(镍铬-镍硅,测温范围-200℃至+1200℃)。其工作原理基于塞贝克效应:

  • 热电偶的一端为测温端,另一端为参考端。
  • 当测温端受热时,电子从测温端流向参考端,产生微小的电位差,即热电势。
  • 通过测量这两根金属丝间的热电势,可以准确得知测温端的温度。

热电偶产生的电压通常只有几毫伏,且仅与材料和温差有关,与热电偶的形状、直径、长度无关。

热电偶的操作要点

根据IECEE OD 5012 Edition 1.2 2021-06-01的规定,以下是热电偶操作的具体要点:

热电偶的制备

  • 内部绝缘层应从尖端剥离约1.5毫米。
  • 如果存在外部绝缘层,应在尖端约15毫米处剥离。
  • 尖端应采用单点焊接方式连接。

热电偶的布设

  • 热电偶结应与被测部件表面紧密接触,以确保温度一致性,安装方式应最小化对测量温度的影响。
  • 若热电偶连接到带电部件或不同极性的部件,需注意触电风险和应力。可在导体上(非热电偶结)增加额外的电气绝缘套管。

热电偶的固定方式

固定热电偶的方法包括绑扎、粘接、埋设、熔接和焊接等。

注意事项

  • 连接点和仪器必须避免受到冷热气流、阳光、测试样品的热量、灯具、烙铁等的影响,以免参考连接点温度发生变化。

通过遵循这些操作要点,可以确保热电偶测量的准确性和可靠性,为各种工业和科学应用提供关键的温度数据。

热电偶办理防爆认证流程

热电偶的工作原理及防爆认证办理-图片2

热电偶办理防爆认证的流程大致如下

  1. 初步申请:制造商或申请商与认证机构(如中澎防爆检测)进行商谈,提出口头或书面的初步申请。
  2. 填写申请表:申请商需要填写认证申请表,提供必要的信息和产品细节。
  3. 评估报价:认证机构的工程师会确定检验标准及检验项目,并给出报价。
  4. 确认报价和合同签订:申请商确认报价后,与认证机构签订合同协议,并支付认证费用。
  5. 样品和资料提交:申请商将样品和有关技术文件送至认证机构进行测试,如果没有技术文件可告知我们,我们会提供专业技术支持。
  6. 产品测试及技术文件审阅:认证机构进行产品测试及对技术文件进行审阅。
  7. 测试结果处理:如果测试合格,则认证机构会发放证书;若不合格,我们可为客户提出定制方案整改,并确保符合国家标准。
  8. 发放证书:完成所有测试和评估后,如果产品符合要求,认证机构会发放防爆合格证书。

以上流程提供了热电偶办理防爆认证的基本步骤,具体的操作可能会根据认证机构和具体产品的要求有所差异。您可以通过中澎防爆的官方网站联系客服或技术工程师进行免费咨询,了解更详细的防爆认证流程、费用以及周期相关问题。
