电缆电气参数Cc和Lc测量方法,一学就会

中澎防爆 技术贴评论36字数 704阅读2分20秒阅读模式

在电缆电气参数的确定过程中,除了依赖制造商提供的数据和通用参数外,直接测量电缆样品是一种有效的补充方法。本文将详细介绍如何测量电缆的电容(Cc)和电感(Lc),帮助您轻松掌握这些关键技能。

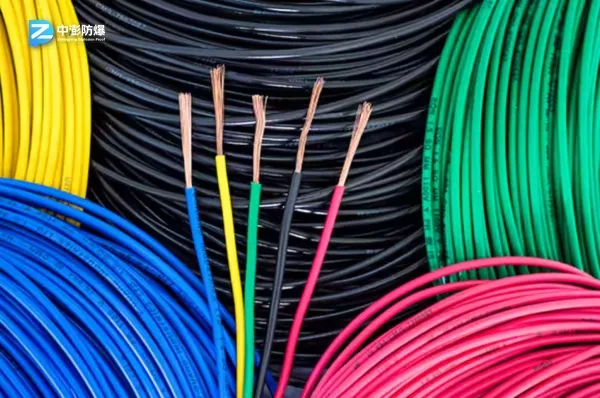

电缆电气参数Cc和Lc测量方法,一学就会

测量环境与设备要求

在进行电缆电气参数测量时,应确保测量设备的工作频率控制在1kHz±0.1kHz,并且精度达到±1%。同时,使用精度为±1%的直流设备来测量电缆的电阻。建议使用至少10米长的代表性电缆样品进行测量,以确保结果的准确性。测量应在20℃至30℃的环境温度下进行。

测量大电阻和低电感的注意事项

在测量大电阻条件下的低电感值时,确保电感测量设备能够正常运行至关重要。

电缆芯线组合的测量

对于电缆的所有可能的芯线组合,包括开路和短路状态,都应进行测量。测量得到的最大电容、电感及L/R比值将作为电缆的电气参数。在芯线数量众多的情况下,可以仅测量那些会产生最大电感和电容值的芯线组合。

确定最大电容和电感

  • 最大电容的确定:通过远距离终端开路,测量产生最大值的电线和屏蔽组合的电容,以确定电缆的最大电容。例如,在双线屏蔽电缆中,连接到屏蔽的一个芯线和其他芯线之间可能测出最大值。应测量其他芯线和屏蔽组合以确认最大电容值。
  • 最大电感的测量:通过将两根相距最远的芯线远距离终端连接在一起,测量最大电感。这条通路的直流电阻将用于计算电缆的L/R比。

电缆结构的稳定性测试

如果电缆是松散结构,弯曲并扭转电缆至少10次后,电缆参数的变化不应超过2%。

测量故障组合的注意事项

在进行测量时,应避免使用那些能够将独立导体串联从而使电缆长度明显增加的故障组合。测量电容时,任何屏蔽层或未使用的芯线应连接在一起,并且连接到被测电路的一端。

通过以上步骤,您可以准确地测量电缆的电气参数Cc和Lc,为电缆的正确选型和使用提供科学依据。掌握这些测量技巧,将有助于提高电缆使用的安全性和可靠性。更多防爆相关的知识请关注中澎防爆
