浇封型“m”产品中隔离元件技术要求

中澎防爆 技术贴评论39字数 278阅读0分55秒阅读模式

浇封型“m”产品中的隔离元件技术要求主要包括以下几个方面:材料选择、结构设计、电气性能、环境适应性以及安全性,下面介绍几个比较常见的隔离元件以及标准要求。

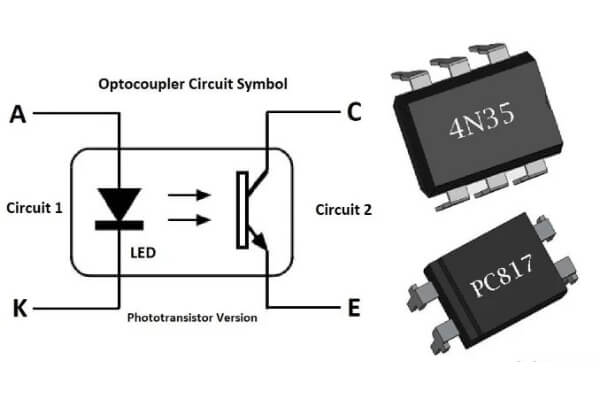

电隔离元件(光耦合器和继电器)

  • 如果额定绝缘电压符合2U+1000V(有效值,误差0%~5%)或者1500V(有效值),取两者之中较大值(U为两回路额定电压有效值之和);
  • 对于隔离两端超过60V的额定绝缘电压(两回路额定电压有效值之和),按照GB/T 17045在电路间提供双重绝缘或增强绝缘的光耦合器和继电器;
  • 符合 GB/T 3836.4 的"ia”或"ib"保护等级。

浇封型“m”产品中隔离元件技术要求-图片1

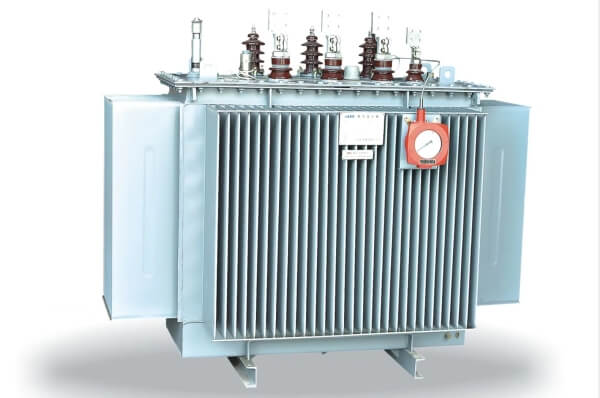

变压器

  • 符合 GB/T 19212.7;
  • 按照 GB/T 19212.1 在电路间提供双重绝缘或加强绝缘;
  • 符合 GB/T 3836.4 的“ia”或“ib"保护等级。

浇封型“m”产品中隔离元件技术要求-图片2

注:按产品标准提供双重绝缘或加强绝缘的电隔离元件,被认为符合GB/T 17045 的要求,如符合IEC 60747-5-5的光耦合器。
